ZW-125

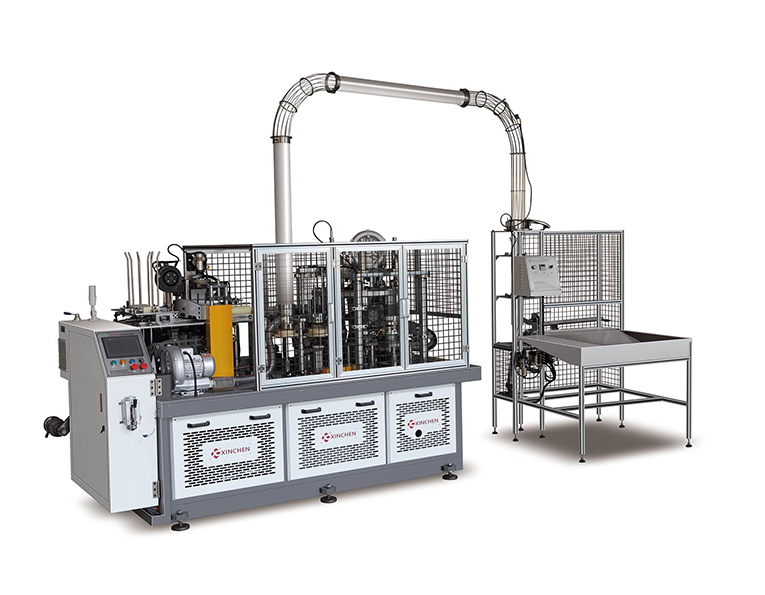

Интеллектуальная машина для производства бумажных мисок ZW-125

Машина для производства бумажных чашек ZW-125 имеет настольную компоновку с двухслойным разделением передачи и формирования. Двойная поворотная конструкция, средний поворотный стол может реализовывать функции силиконового масла для горлышка чашки и сброса отходов.

Трансмиссионная часть имеет конструкцию с соединением горизонтальной и вертикальной осей,

Машина оснащена ПЛК и сенсорным экраном.

Емкость	80-100шт/мин
Бумажные материалы	Одинарный ПЭ/двойной ПЭ
Плотность бумаги	150-300г/м²

ЗАПРОСИТЬ СЕЙЧАС

Описание
Технические параметры
Подробная информация о продукте
Список компонентов

Описание

Интеллектуальная машина для производства бумажных мисок ZW-125 имеет настольную компоновку с двухслойным разделением трансмиссии и формовки. Передаточная часть использует конструкцию трансмиссии с соединением горизонтальной и вертикальной осей, шестерни передаются ступенями, а механическая смазка непрерывно подается маслом. Все они установлены в раме под столом.

Формовочная форма собрана над столом, чтобы избежать перекрестного загрязнения и облегчить очистку и обслуживание. Двойная структура поворотного стола, средний поворотный стол может реализовать функции силиконового масла для горлышка чашки и выгрузки отходов. Машина использует управление PLC и сенсорным экраном, сервоподачу и фотоэлектрическое обнаружение. Идеально подходит для производства салатниц, мисок для лапши и упаковочных мисок, таких как оборудование для производства контейнеров в форме чаши большой емкости и большого диаметра.

Технические параметры

Модель	ZW-125
Вес машины	3000КГ
Размеры деревянного ящика	230013001900 мм (ДШВ) 12307101950 мм (Сборный стол)
Номинальная мощность	Трехфазный, 380 В, 20 кВт
Сжатый воздух	0,6-0,8МПа,0,4м³/мин
Емкость	80-100 шт/мин
Бумажные материалы	Одинарный ПЭ/двойной ПЭ
Плотность бумаги	150-300г/м²
Ассортимент продукции	（D1）φ80-125 мм (H)45-100 мм
	（D2）φ70-98мм (h)4-10мм

Подробная информация о продукте

Формирование дна

Система подачи масла и сигнальная система

Деталь конической зубчатой передачи

Система передаточных чисел

Кубок топ керлинг

Система автоматического сбора чашек

Ультразвуковая герметизация

Накатка партия

Список компонентов

НЕТ.	Элемент	Имя	Бренд	Замечания
1	Электрические компоненты	преобразователь частоты	Дельта
2		ультразвуковой	Чан Ронг
3		контактор	Шнайдер из Франции
4		сервосистема	Дельта
5		воздушный выключатель	Чинт Электрик
6		промежуточное реле	Шнайдер из Франции
7		Фотоэлектрический/бесконтактный датчик	Панасонник
8		главный двигатель	Двигатель ZhongLong
9		Завивка снизу	Двигатель Unigroup
10		Нижняя накатка	Двигатель Unigroup
11		Воздушный насос высокого давления	Глинг электрический
12	пневматический компонент	быстросменный соединитель	AirTAC пневматический
13		Электромагнитный клапан/механический клапан
14		воздушный цилиндр
15	расположение машины	Дисковый кулачок	обработка на станках с числовым программным управлением + финишная шлифовка	Кузница 40Cr (азотирование)
16		Дисковый кулачок	обработка на станках с числовым программным управлением + финишная шлифовка	Кузница 20CrMnTi (отпуск + цементация и закалка)
17		Высокоскоростной прерывистый делитель	обработка на станках с числовым программным управлением + финишная шлифовка	Кузница 20CrMnTi (отпуск + цементация и закалка)
18		Подшипник распредвала	ИКО
19		Прямая линия световой оси	Оптическая ось GCr15 (хромированный тип)
20		линейная направляющая	Известный китайский бренд
21		трансмиссионный вал	закалка 40Cr
22		Форма для ножа / посадочное место роликового колеса	закалка Cr12MoV
23		поворотный стол	алюминиевый сплав
24		подшипник скольжения	Известный китайский бренд
25		несущий	Человеческая осанка/NSK
